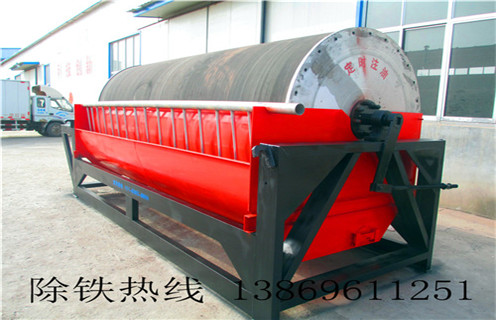

浙江CTB-1230永磁筒式磁選機生產廠家_遠力浙江CTB-1230永磁筒式磁選機生產廠家結構批發的結構磁場分布圖，半逆流永磁筒式磁選機，是一種以永磁體為磁場源、采用濕式分選、槽體結構為半逆流型的筒式磁選設備，主要用于分選細粒級強磁性礦物(如磁鐵礦、磁黃鐵礦等)。

一、浙江CTB-1230永磁筒式磁選機生產廠家_遠力浙江CTB-1230永磁筒式磁選機生產廠家結構批發的結構磁場分布圖

給礦方式：礦漿從槽體下方給入，在分選箱內呈松散懸浮狀態向上流動。

磁性吸附：筒體內部固定的永磁磁系(釹鐵硼 + 鐵氧體)產生強磁場(120~400mT)。磁性礦粒被吸附到筒體表面，并隨筒體旋轉。

分選分離：非磁性礦粒受重力作用，逆著筒體旋轉方向，從底部尾礦口排出。磁性礦粒被帶至磁場較弱的精礦區，經沖洗水卸落，完成分離。

二、浙江CTB-1230永磁筒式磁選機生產廠家_遠力浙江CTB-1230永磁筒式磁選機生產廠家結構批發的結構磁場分布圖核心結構

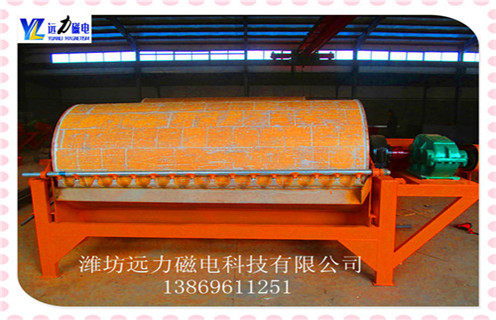

永磁筒體

筒皮：無磁不銹鋼(304/316)制成，外包耐磨橡膠。

磁系：固定多極復合磁系，極性交替排列，產生 “磁翻動” 效應，減少精礦夾雜。

分選槽體(半逆流槽)：底部給礦、底部排尾，保證礦漿液面穩定，分選精度高。

傳動系統：減速電機驅動筒體旋轉(轉速約 18~24r/min)。

沖洗裝置：精礦區設高壓水管，確保磁性礦物完全卸落。

三、浙江CTB-1230永磁筒式磁選機生產廠家_遠力浙江CTB-1230永磁筒式磁選機生產廠家結構批發的結構磁場分布圖性能特點(半逆流槽優勢)

分選粒度優：最適合0.074~0.5mm細粒級強磁性礦物的粗選、精選。

指標雙高：礦漿與磁力方向基本一致，細粒磁鐵礦回收率高;逆流礦漿沖刷，精礦品位高。

節能穩定：永磁體無需勵磁耗電，磁場持久穩定。

適應性強：可多臺串聯 / 并聯使用，實現多次精選或掃選。

四、浙江CTB-1230永磁筒式磁選機生產廠家_遠力浙江CTB-1230永磁筒式磁選機生產廠家結構批發的結構磁場分布圖常用型號(CTB 系列)

型號(CTB-)通常為 直徑 - 長度(mm)：

CTB-918：Φ900×1800，處理量 25~55 t/h

CTB-1024：Φ1050×2400，處理量 52~100 t/h

CTB-1224：Φ1200×2400，處理量 52~120 t/h

五、浙江CTB-1230永磁筒式磁選機生產廠家_遠力浙江CTB-1230永磁筒式磁選機生產廠家結構批發的結構磁場分布圖主要應用場景

黑色金屬礦山：磁鐵礦、磁黃鐵礦、焙燒赤鐵礦的濕式分選。

有色/非金屬礦：從鎢、錫、石英、長石礦中除鐵。

尾礦回收：從選廠尾礦中回收磁性礦物，提高資源利用率。
